광케이블 포설작업 / 통신시설관리

# #




#

광통신광섬유


  • 01_광섬유01.png

광통신의 정보전달 매체인 빛을 온전히 전달할 수 있도록 유도하는 유리 소재입니다. 규격에 따라 단일모드 광섬유와 다중모드 광섬유로 구분할 수 있습니다. 광섬유는 원통형 유전체 도파관으로 코어(Core)와 클래드(Clad), 아크릴 코팅층으로 구성되어 있으며, 코어와 클래드층의 굴절률 차에 의해 빛의 전반사가 일어나며 코어층을 통해 빛이 전달됩니다. 코어부의 전파모드 수에 따라 단일모드와 다중모드로 구별되며, 단일모드는 광섬유 정보의 손실이 적어 다중모드보다 장거리 전송 및 대용량 통신에 유리합니다. 특수용도로 사용되는 단일모드 광섬유는 차단파장천이 광섬유와 분산천이 광섬유가 있습니다.


종류 및 용도

• 단일모드 광섬유(Single Mode Optical Fiber)
  - 1260~1625nm  파장 사용
  - 코어/클래드경 : 9/125um

• 다중모드 광섬유(Multi Mode Optical Fiber)
  - 850nm, 1300nm  파장 사용
  - 코어/클래드경 : 50/125um, 62.5/125um

특장점

• 단일모드 광섬유
  - 전 세계 보편화된 범용성, 다양한 케이블 설계에 적용 가능한 최적화된 구조
  - 안정적이고 최소화된 광손실, 우수한 기하 구조에 따른 접속 손실 최소화
  - 극소의 편광분산(Ultra Low PMD), 극저온 및 극고온에서의 탁월한 성능

• 다중모드 광섬유
  - 2.5Gbps & 10Gbps 전송 능력
  - 안정적이고 최소화된 광손실, 우수한 기하 구조에 따른 접속 손실 최소화

주요 기능

• 단일모드 광섬유
  - ITU-T G.652 : Metro와 Access망에서의 CWDM 전송 특성에 최적화됨
                      Water Peak(1383nm)를 포함해 넓은 영역에 걸쳐 저손실 특성을 제공
  - ITU-T G.655, G656 : 장거리 대용량 전송
  - ITU-T G.657 : 굴곡강화 광섬유, 단일모드 광섬유 중 굴곡강화 광섬유의 경우 직경 7.5mm의 굴곡 특성을 가짐.

• 다중모드 광섬유
  - ITU-T G.651, IEC 60793-2-10
  - ISO/IEC 11801 어플리케이션별 전송 특성, 저손실, 고대역폭 특성을 제공(IEEE 802.3z Gigabit Ethernet)







FTTH Solution

  • 03.MetroFOcable.png

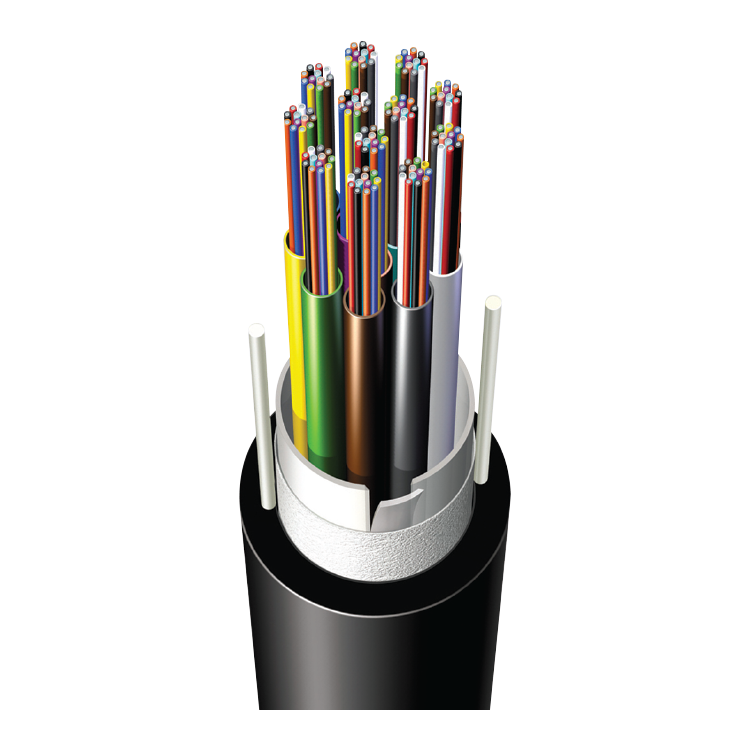

    01Metro FO Cable

    도시권 광네트워크 구성을 위한 대용량 광케이블 (Ribbon or Loose tube 케이블, 144F/288F/432F 이상) 입니다.


    02Access FO Cable

    접속 광네트워크 구성을 위한 중용량 광케이블(Loose tube 케이블, 주로 12F~144F) 입니다.

  • 05.

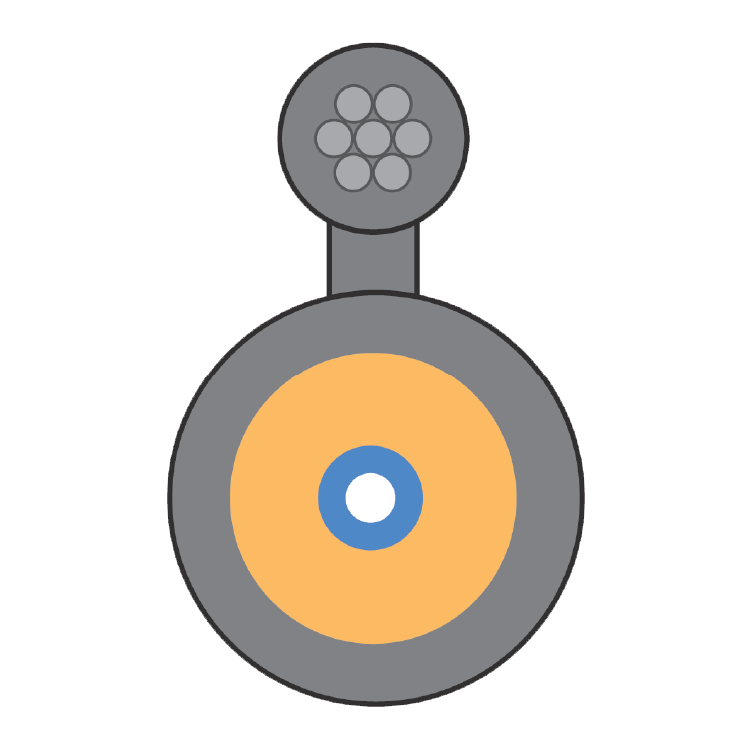

    03Drop FO Cable

    광네트워크의 마지막 단계 (Drop 구간)에 사용되는 소심 관케이블(주로 1F~12F) 입니다.

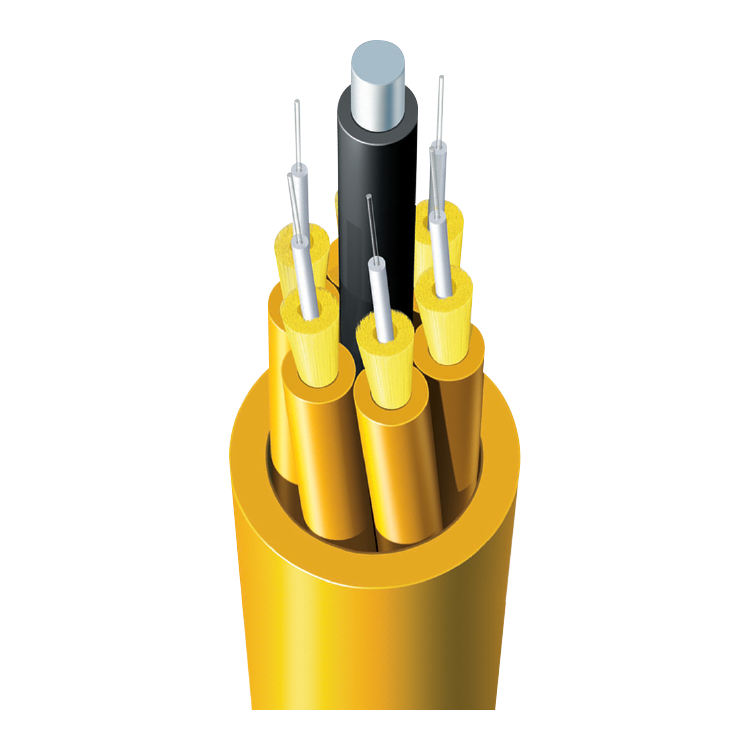

    04Indoor FO Cable

    빌딩/건물 내부의 Fiber Network에 적용되는 Indoor 광케이블(Tight Buffer or Loose Tube 타입, 주로 1F~48F) 입니다.

  • 07.ABCsolution.png

    05ABC Solution

    ABC(Air Blown Cable, 12F~288F)을 공압포설 방식으로 설치하여 광네트워크를 구성하는 솔루션 입니다.


    06ABF Solution

    ABF(Air Blown Fiber, 2F~12F)을 공압포설 방식으로 설치하여 광네트워크를 구성하는 솔루션입니다.




  • 09.Rack.png

    07Rack

    통신실에 설치하여, 통신장비, 광접속판넬 등을 설치하기 위한 제품입니다.

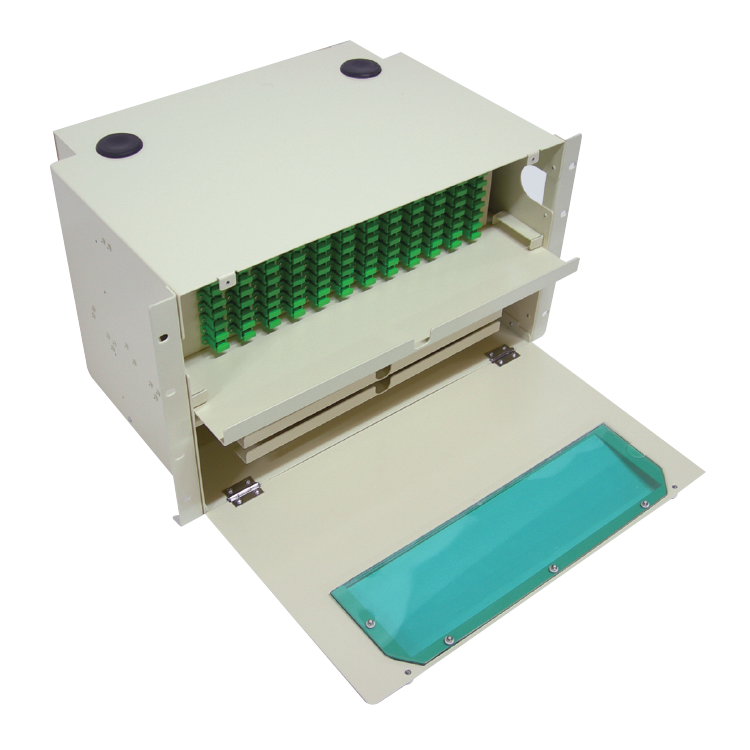

    08ODF(Optical Distribution Frame) & Closure

    광케이블 접속 및 광커넥터 작업을 위한 Panel 제품(ODF)과 광케이블 간 접속점을 보호하기 위한 접속용 함체 제품(Closure) 입니다.

  • 11.Closure.png

    09Closure

    광케이블 간 접속점을 보호하기 위한 접속용 함체 제품으로, 맨홀/직매/가공 용으로 사용됩니다.

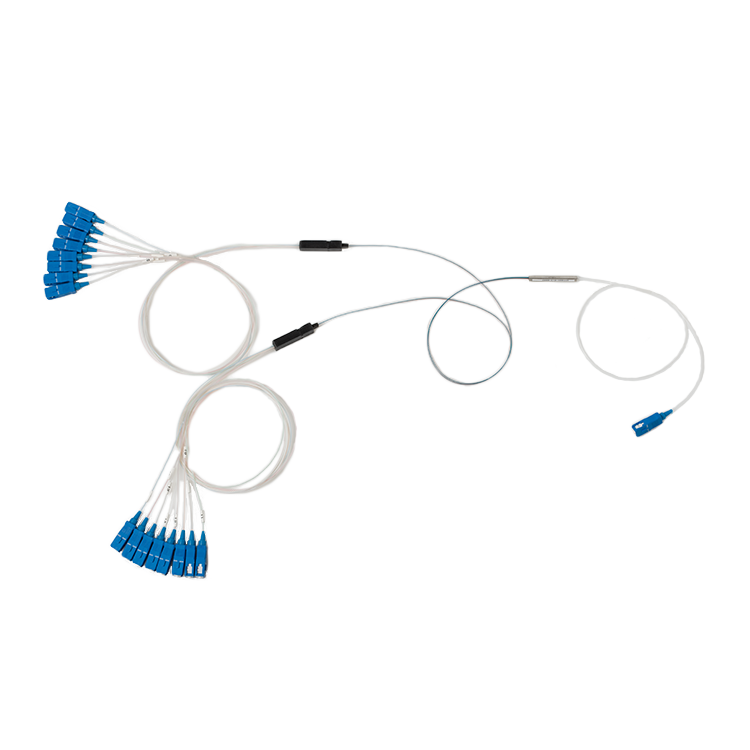

    10Splitter

    네트워크 상에서, 하나의 광섬유에 존재하는 빛 신호를 여러 개의 광섬유로 동일하게 분배 시키는 광소자입니다.

  • 13.FDH.png

    11FDH(Fiber Distribution Hub)

    옥외용 캐비닛 형태의 광케이블 접속/분배함, 일반적으로 Splitter가 설치되어 대용량 분배함으로 사용됩니다.


    12TB(Termination Box) & Outlet

    접속 케이블과 드롭(Drop) 케이블을 접속하는 광접속 단자함(TB)과 케이블 끝단에 연결, 건물 내부에 설치되는 제품(Outlet)입니다.



  • 15.Fiber-JumperCord.png

    13Fiber Jumper Cord

    근거리의 광 장비를 연결하기 위해 사용되는 Cord로 양 끝단에 광커넥터 (SC, LC 등)이 연결되어 있습니다.


광통신광 접속 자재

08_광 접속 자재_1.png

  • 08_광 접속 자재_1.png

광케이블의 설치, 접속 및 분기 등에 사용되는 주요 자재 입니다. LS전선이 제공하는 광 접속 자재는 사용이 편리하여, 광케이블 망 구축의 시간과 노력을 절약할 수 있게 해줍니다.

종류 및 용도

• 클로저(Closure)
  - 광케이블 접속 또는 분기 등에 사용
  - 인-라인(In-line)/돔 타입(Dome type) 등의 설치 환경에 따른 모델 선택 가능

• 랙 & ODF(Rack & ODF)
  - 통신실 등에서 광케이블의 접속, 분배 등을 효율적 관리 가능
  - 사용 용도에 따라 사이즈 및 어댑터 종류, 수 등 선택 가능

• 단말 박스(Termination Box)
  - 광케이블의 분기나 접속을 위하여 옥내/외 전주, 벽에 설치
  - 사용 용도에 따라 사이즈 및 어댑터 종류, 수 등 선택 가능

• 패치 코드(Patch Cord)
  - 광분배함-광케이블, 광분배함-광전송기 등 연결
  - 여러 종류의 커넥터 적용 가능

• 분배기(Splitter)
  - 하나의 광신호를 여러 경로로 분배하는 수동 소자
  - GR-1209-CORE, GR-1221-CORE 규격 만족
  - 1:2, 1:4, 1:8, 1:16, 1:32, 1:64, 1:128 등 다양한 분배 수

특장점

• 어떤 환경에서도 설치가 가능한 다양한 제품 제공
• 편리하고 간편한 구성 가능
• 고객 요청사항에 따른 맞춤형 제품 공급 가능


주요기능

• 제품에 따른 국제 규격 만족
• 설치 환경에 따른 맞춤형 제품 제공
